渣漿泵過(guò)流件修補(bǔ)材料
- 產(chǎn)品品牌 抗耐牌
- 產(chǎn)品型號(hào) KN17
- 產(chǎn)品描述
...
KN17渣漿泵過(guò)流件修補(bǔ)材料包裝規(guī)格：
10kg/組；塑料桶裝。A組分：8kg/桶， B組分：2kg/桶 概述
KN17渣漿泵過(guò)流件修補(bǔ)材料是由高性能耐磨材料與改性增韌樹脂進(jìn)行復(fù)合得到的高性能耐磨抗蝕材料。大顆粒，常溫固化。用于礦用渣漿泵的修復(fù)和其他遭受嚴(yán)重沖蝕的設(shè)備修復(fù)。

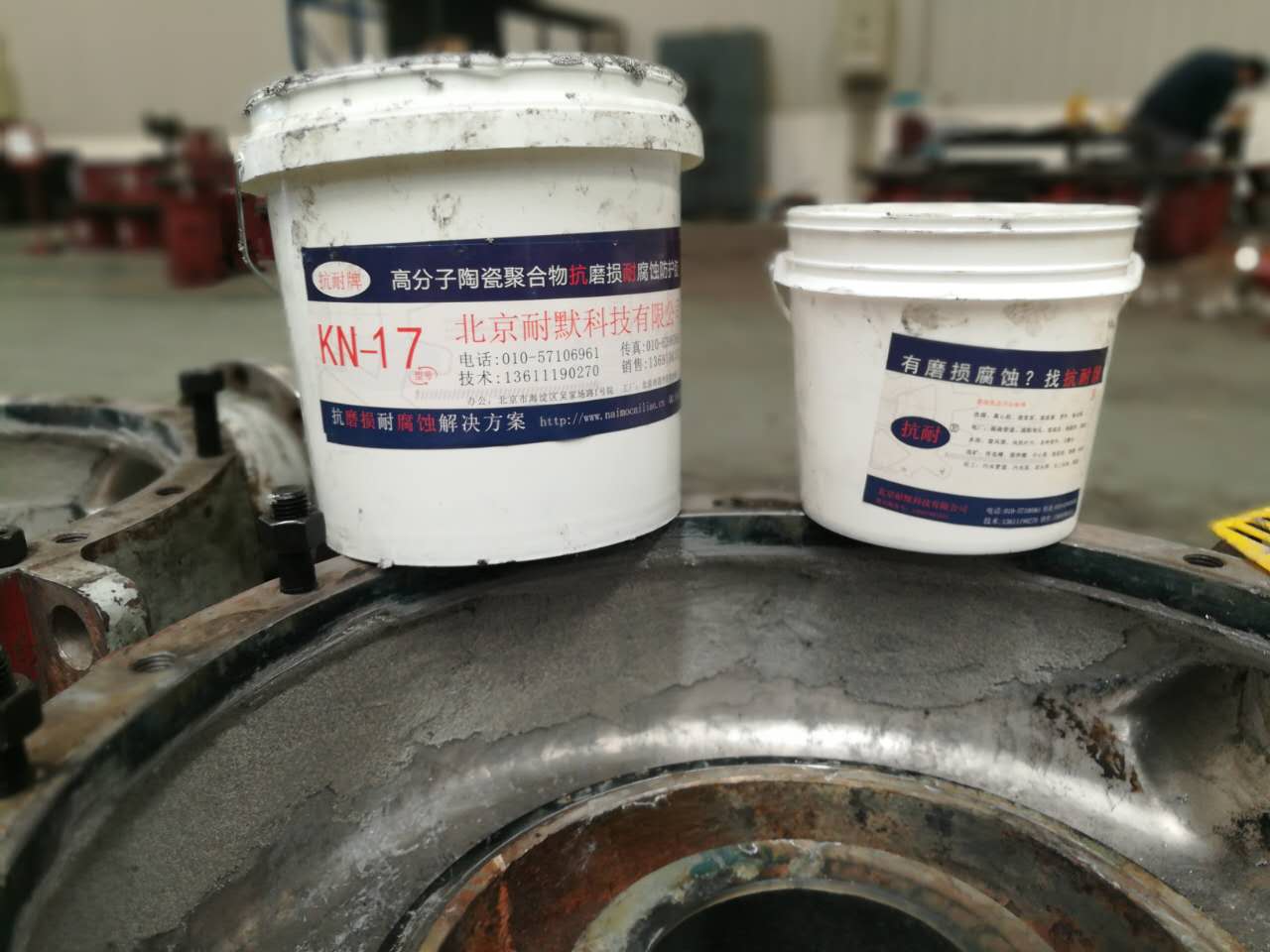

圖（1）渣漿泵過(guò)流件修復(fù)修補(bǔ)采用北京耐默公司的KN17
產(chǎn)品特性
1． 耐磨抗蝕性優(yōu)異
2． 施工方便，對(duì)施工人員無(wú)很高技術(shù)要求，
3． 適用于重介質(zhì)磨損沖蝕工況的修復(fù)和防護(hù)
4、KN17渣漿泵過(guò)流件修補(bǔ)材料，常溫固化，施工方便，原尺寸修復(fù)等于大于新泵壽命。

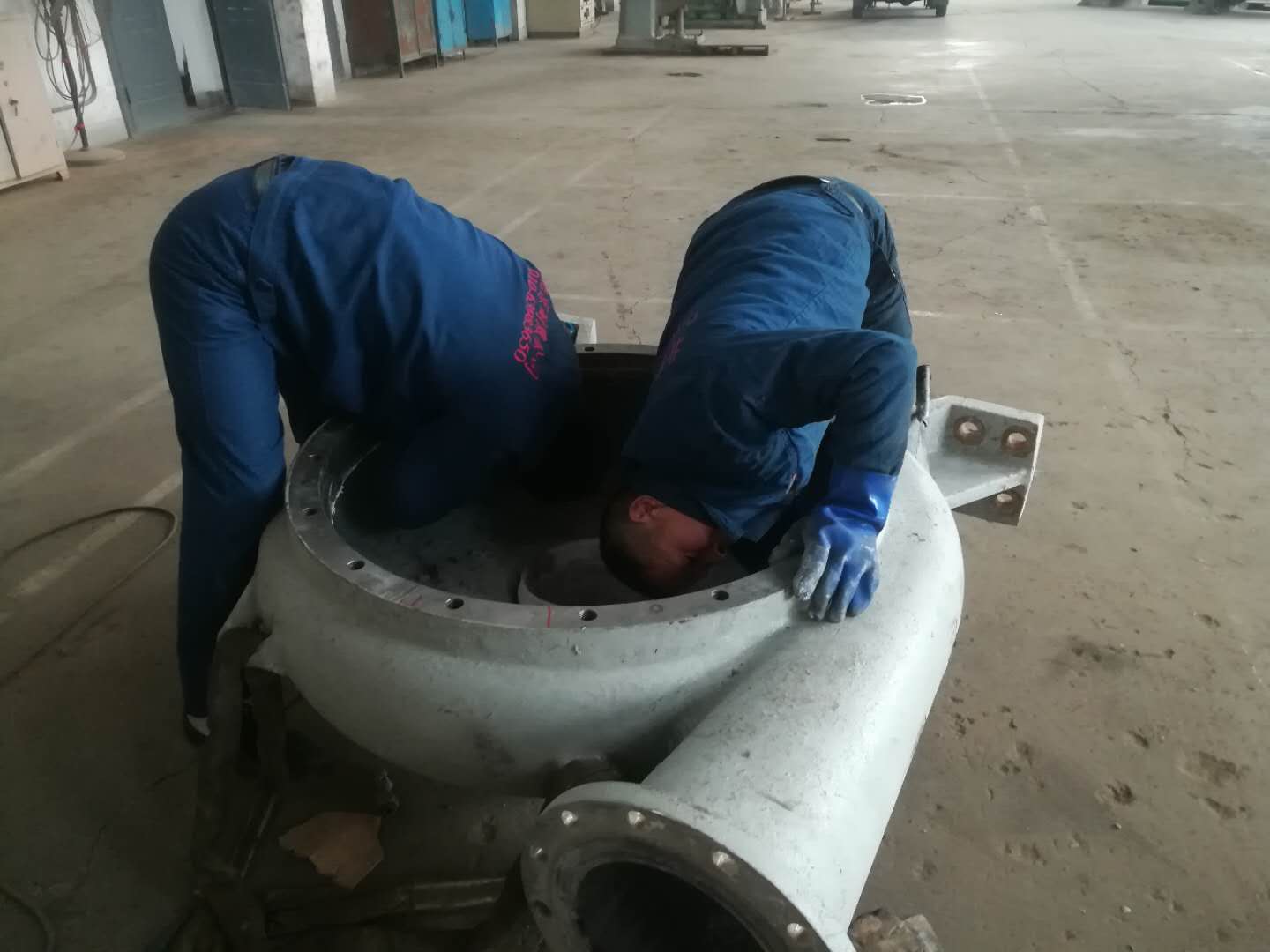

圖（2）北京耐默公司馬工正在修復(fù)渣漿泵過(guò)流件
產(chǎn)品參數(shù)：
| 產(chǎn)品名稱 | 物理狀態(tài) | 操作時(shí)限 (25℃) |
固化時(shí)間 (25℃) |
應(yīng) 用 范 圍 |
| KN17渣漿泵過(guò)流件修補(bǔ)材料 | 膏狀 | 20min | 24小時(shí) | 用于礦用渣漿泵的修復(fù)和其他遭受嚴(yán)重沖蝕的設(shè)備修復(fù)。 |
| 產(chǎn)品 | 顏色 | 密度 (g/cm3) |
抗壓強(qiáng)度 (kg/cm2) GB1041-2008 |
拉伸強(qiáng)度 (kg/cm2) GB6329-1999 |
剪切強(qiáng)度 (kg/cm2) GB7124-2009 |
彎曲強(qiáng)度 (kg/cm2) GB1042-2008 |
相對(duì)耐磨性β（鋼為1） GB3960-83 |
工作溫度 （℃） |
| KN17 | 灰 | 2.72 | 1467 | 427 | 129 | 832 | 3.7 | -60～80 |
使用方法：
1. 表面處理：對(duì)需處理部位進(jìn)行粗化處理，角磨機(jī)打磨或噴砂等；對(duì)粗化處理過(guò)的表面進(jìn)行清洗；處理過(guò)的表面應(yīng)是粗化的干燥新鮮基材表面，并且應(yīng)無(wú)油污、無(wú)粉塵。（將底涂KN22按規(guī)定比例混合均勻并刮涂于金屬基材表面，然后等待底涂初步固化。）
2. 配制：按重量比或體積比4∶1將A、B兩組份混合均勻，并在30min內(nèi)用完。一般是邊施工邊配置，一次配置量最大不能超過(guò)2公斤，過(guò)多膠凝固的過(guò)快，還沒用完已經(jīng)部分凝固而不能使用。溫度低時(shí)可將A組分適當(dāng)加熱以降低粘度便于配置。
3. 涂敷：在底膠剛剛初步固化時(shí)，將混合好的材料逐層涂敷于待修部位，涂層要壓實(shí)，合適的涂層厚度是4～10mm，最厚可涂30mm，涂層涂到合適尺寸后表層要修平整，本材料不能進(jìn)行機(jī)械加工，應(yīng)注意控制涂層厚度，以免裝配中出現(xiàn)干涉現(xiàn)象。
4. 固化：25℃固化24小時(shí)可投入使用，（如能加熱到60～80℃保溫2小時(shí)，可提高綜合性能的30%）若溫度低于5℃應(yīng)采用加熱或延長(zhǎng)固化時(shí)間來(lái)促進(jìn)固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進(jìn)行照射加溫。
運(yùn)輸貯存：
陰涼干燥處密閉貯存，保質(zhì)期1年。運(yùn)輸中避免倒置，避免磕碰，按非危險(xiǎn)品運(yùn)輸。
